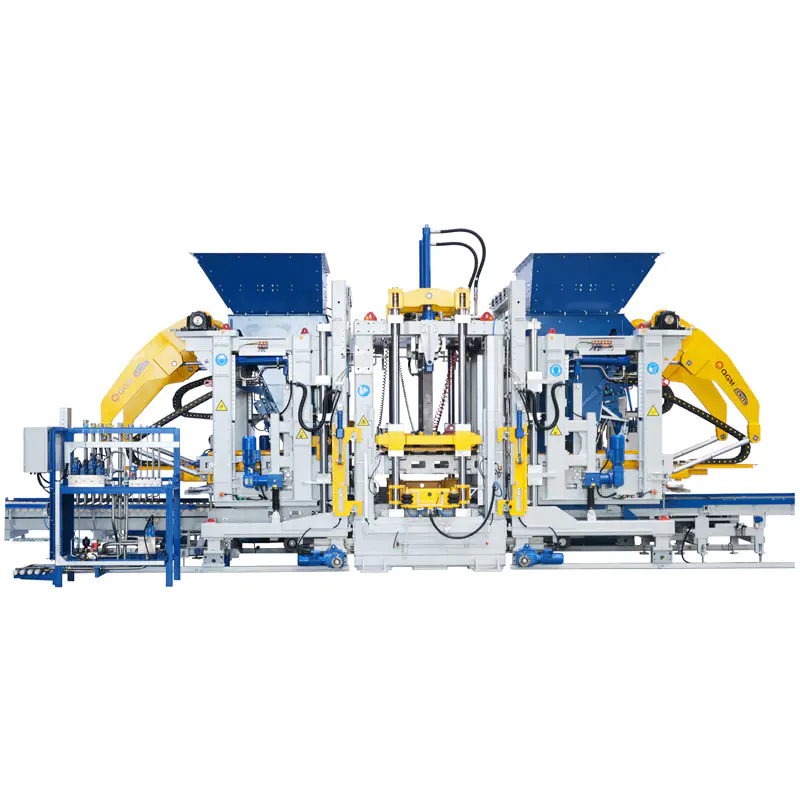

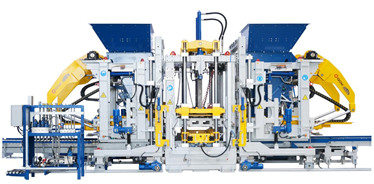

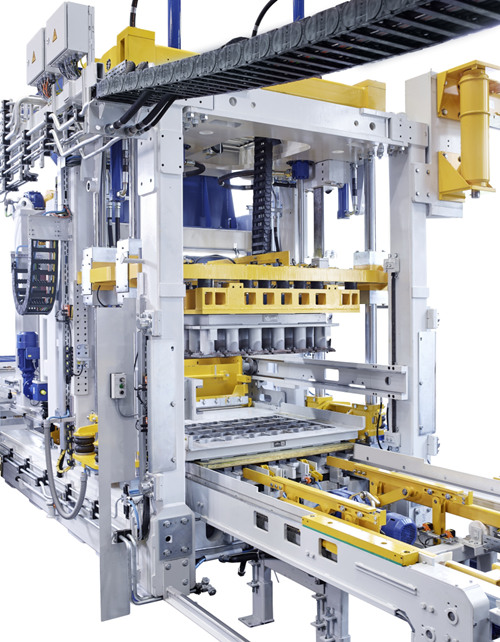

Blok Yapma Makinesi Ekipmanları

Blok Yapma Makinesi Ekipman Özellikleri

Çift titreşim tablası, sekiz servo motor (opsiyonel)Üst düzey blok makinesi

Daha kolay bakım için modüler montajÜrün çeşitliliği mevcut

Daha yüksek kapasite, daha iyi performans

Teknik parametreler

Bazı Bloklar ZN2000C ile yapılabilir

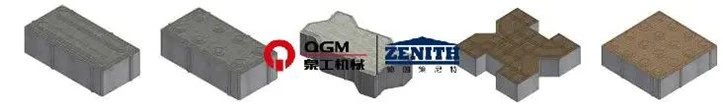

Finişer:

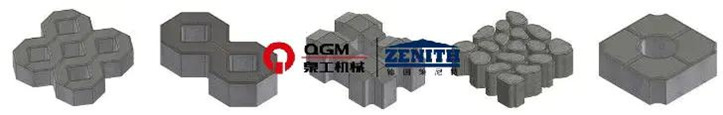

Çim Taşı:

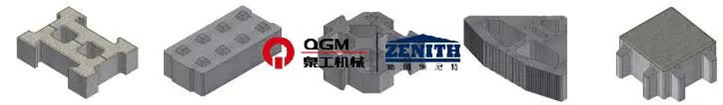

Su Tutma Blok:

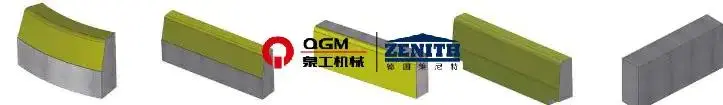

Yol Kaldırım taşı:

Teknik avantajlar

1. Gelişmiş Alman Tasarım Çerçevesi

Ana çerçeve, tarafından tasarlanan yüksek mukavemetli kaynaklı çerçeve yapısını benimser. Ana çerçeve, Almanya ZENITH'i benimser. patentli yüksek mukavemetli kaynaklı çerçeve yapısı, rasyonel bir tasarıma sahip, tekdüze ve estetik açıdan hoş kaynak. Tüm çerçeve rahatlatmak için titreşim tedavisine tabi tutulur Yüksek kaliteyi sağlamak için mekanik stres ve istikrar. Gelişmiş yapısal tasarım şunları sağlar: kaldırım taşı ekleme potansiyeli ile genişletilebilirlik Kalıp Yan duvar açma kapama bölümü, çekme plakası bölümü, yerleştirme cihazı polistiren çekirdekler vb.

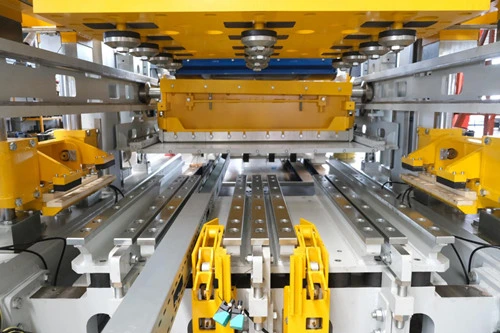

2. Otomatik Hızlı Kalıp Değiştirme Sistemi

Kalıp ana makine konumuna yerleştirildiğinde kaldırma sistemi Hızlı kalıp değiştirme cihazında otomatik kalıp değişimi. Sabotaj kafası ve kalıp çerçeve, güvenli, verimli ve kullanımı kolay olan pnömatik istasyon tarafından otomatik olarak kenetlenecektir ve bakımı uygundur.
● Pnömatik Kalıp Sıkma Cihazı: Kalıp destek çerçevesi ve pnömatikten oluşur Her iki tarafta Pnömatik Kelepçeler. Ön titreşim ve ana titreşim döngüleri sırasında yardımcı olur Kalıbı kelepçeleyin ve sabitleyin, titreşimi azaltın ve en iyi titreşim etkisini elde edin. kalıbın ömrünü uzatmak.

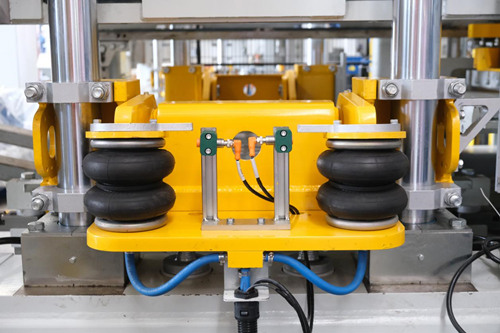

● Pnömatik Sabotaj Kafası Sıkma Cihazı: Sabotaj kafası bir sıkıştırma cihazı ile sabitlenir Tamper başlığının kolay ve hızlı değişimine olanak sağlayan hava yastıklı, kalıp değişimini kısaltır kalıp çerçevesi ile tokmak başlığı arasında hassas kenetlenme sağlar.
● Elektrikli Kalıp Yerleştirme Cihazı: Kalıp yerleştirme cihazı, kalıbın içine yerleştirilmesi için kullanılır. ana makineye yerleştirin ve bunları elektrikli kalıp taşıyıcı kullanarak çıkarın. Kalıp taşıyıcı Piyasadaki kalıpların çoğuna uygundur. Diğer özel kalıplar özelleştirilmiş olarak kullanılabilir taşıyıcı.

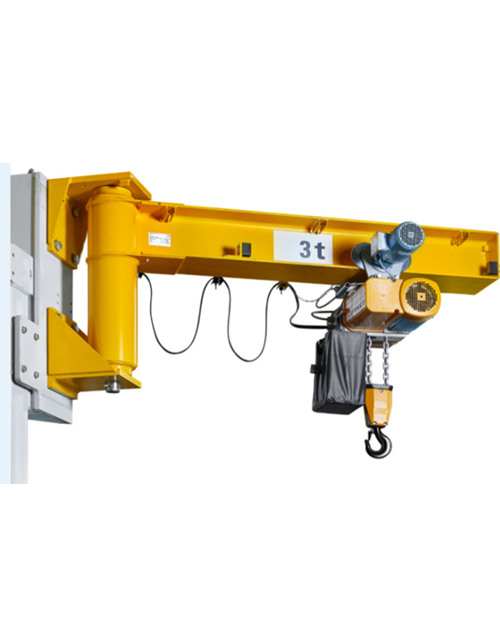

● Kalıp Değiştirme Cihazı: ana makine çerçevesine monte edilir ve kalıbı kaldırmak için kullanılır kalıp değiştirirken elektrikli zincirli vinç (vinç) ve elektrikli yürüme cihazıyla donatılmış

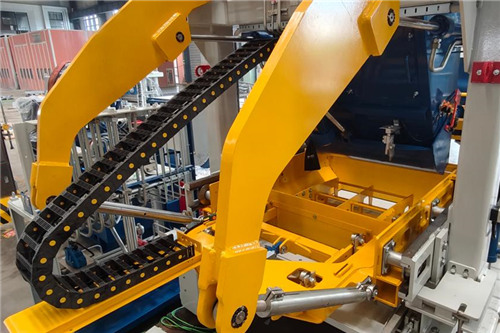

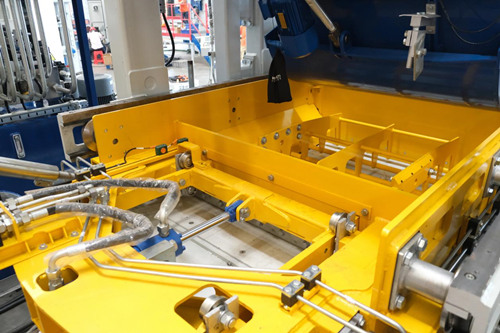

3. Besleme Sistemi

● Besleme kutusu hidrolik olarak çalıştırılır ve yüksek dinamik oransal valf kontrolü kullanır sistem. Bu cihaz, hızlı ve kolay bir şekilde çalışan, hidrolik olarak çalıştırılan bir karıştırma cihazı ile donatılmıştır. Kalıbı etkili bir şekilde doldurur. Karıştırma cihazı yüksek dinamik oransal olarak kontrol edilir vanalar ve bir besleme cihazı. Besleme kutusunun ön kolu ayarlanabilir bir parça ile donatılmıştır. temizleme fırçası.
● Besleme cihazının her iki yanında bulunan geniş çaplı silindirler ile sağlam döner kol beslemesi Besleme kutusunun eşit ve sabit yatay hareketini sağlayın.
● Besleme kutusunun kılavuz raylarında değiştirilebilir aşınmaya dayanıklı şeritler bulunur; bakım için uygun

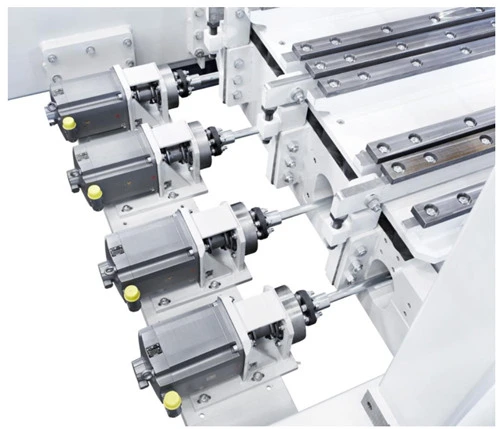

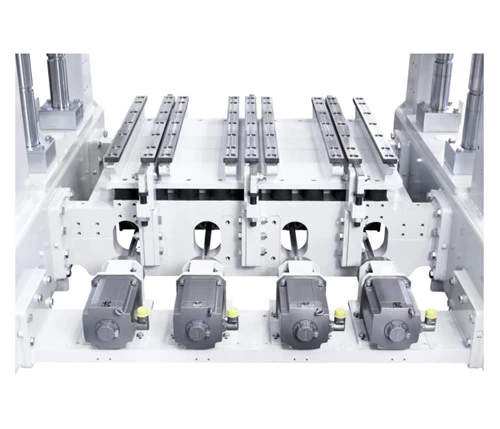

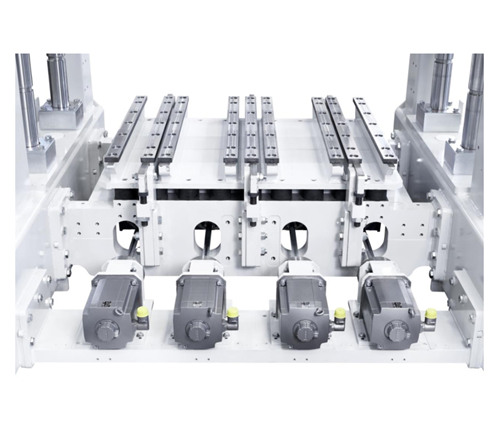

4. “Ultra Dinamik” Servo Titreşim Sistemi

“Süper Dinamik” servo titreşim teknolojisi, yüksek verimli, uyarlanabilir bir titreşimdir Blok makinesi için özel olarak tasarlanmış sistem. Servo motorlar en hızlı tepkiyi verir Mümkün olan oran, en yüksek titreşim performansına ulaşmak, çimento kullanımını azaltmak, üretim döngülerinin kısaltılması ve yüksek yoğunluklu beton ürünlerin üretilmesi. Titreşim sistem, beton ürünlere yönelik farklı üretim ihtiyaçlarına esnek bir şekilde uyum sağlayabilir.
● Sekiz servo sürücü tarafından ayrı ayrı ayarlanan mekanik dengeye sahip sekiz titreşim ünitesi
● Elastik kaplinli sekiz motor mili
● Sekiz servo motor, her biri motor gövdesindeki harici titreşim izolasyon kirişine monte edilmiştir
● Titreşim tablası yağ banyosu gerektirmez (Çevre dostu)

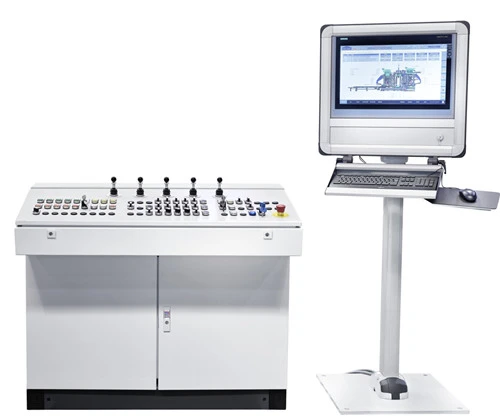

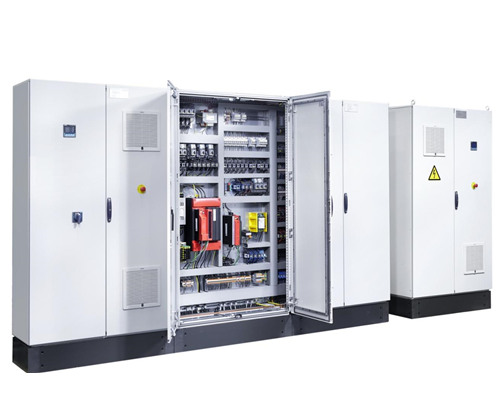

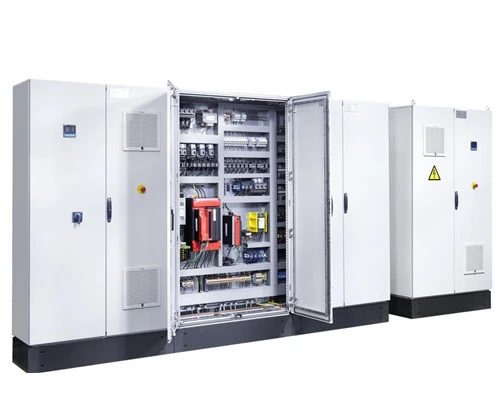

5. Hassas Servo Kontrol Sistemi

Sinyal geri bildirimi aracılığıyla titreşimin fazı ve hızı kontrol edilir. Sinyal geri bildirimi aracılığıyla titreşim fazı ve hızı senkronize olarak kontrol edilir. hareket kontrolü ve yüksek hızlı bekleme, titreşim başlatma ve titreşimi ortadan kaldırma, kısa sürede tamamlanarak çevrim süresinin kısaltılmasına ve daha iyi frenleme sağlanmasına yardımcı olur etkisi." Konum ve hız çift kapalı döngüsü sayesinde heyecan verici kuvvet kontrol edilir sadece dikey yönde hareket ederek etkili heyecan kuvvetini en üst düzeye çıkarmak, Makinenin servis ömrünü uzatan yatay heyecan verici kuvvet nedeniyle makineye zarar verir. ve farklı ürün gereksinimleri için farklılaştırılmış ayarlar yapabilme yüksek kaliteli ürünler.

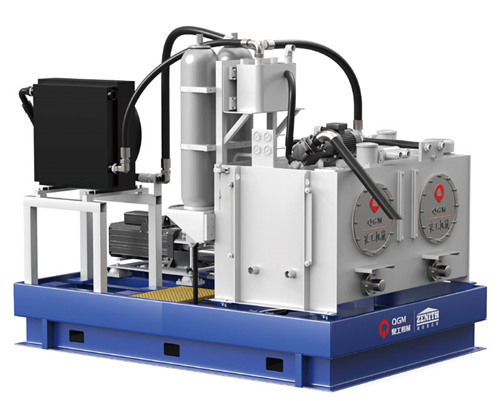

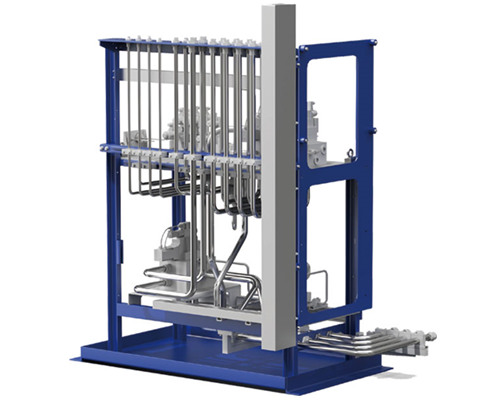

6. Hidrolik Sistem

Basınç kafası, kalıp çerçevesi, agrega arabası ve kumaş arabası tarafından kontrol edilir Sıkıştırma kafası, kalıp çerçevesi, temel karışım ve yüz karışımı için besleme kutusu kontrol edilir Kısa yanıt süreleri sunan valf çekirdeği geri beslemeli oransal yön valfleri ile. Kapalı döngü kontrol sistemi (yer değiştirme cetveli / kodlayıcı -PLC--oransal yönlü valf-yağ silindiri), hızlı ve stabil yağ silindiri ile hassas kontrol sağlar hareket. Hidrolik istasyon, değişken deplasmanlı bir pistonlu pompa kullanır ve bu pompa Hidrolik sistem ayarlanan basınca ulaştığında basınçlı yağı pompalamak, boşaltmak pompalamak ve enerji tüketimini azaltmak. Hidrolik istasyon bir ile donatılmıştır yardımcı yağ beslemesi için akümülatör, aynı anda birden fazla eylemin gerçekleşmesine olanak tanır; istikrarlı hidrolik sistem basıncı. Sistem ayrıca bir basınç sensörü içerir. Kolay izleme için işletim panelindeki ekranların yanı sıra bir sıcaklık sensörü, Yağ sıcaklığını etkili bir şekilde kontrol etmek ve iyi hidrolik yağı korumak için soğutucu ve ısıtıcı performans.
