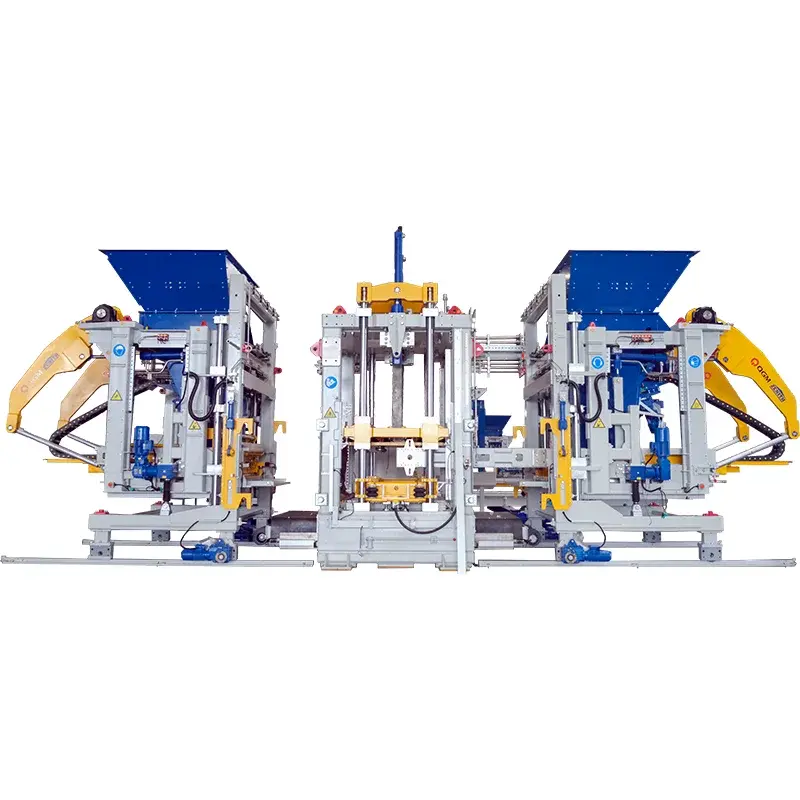

ZN2000-2 Tam Otomatik Blok Yapma Makinesi

1 Zenith “Ultra Dinamik” Dört Eksenli Servo Titreşim (Opsiyonel)
Zenith Ultra-Dynamic sistemi, Tam Otomatik Blok Yapma Makinesinde kullanılan modern, yüksek kaliteli bir titreşim teknolojisidir. Esnek ayarlanabilirlik sağlarken son derece kısa yanıt süreleri içinde hassas genlik kontrolü sağlar. Servo tahrikli sistem yüksek dinamikler sunarak kalıp doldurma ve üretim çevrim sürelerini iyileştirir. Hem genlik hem de frekans hızlı ve hassas bir şekilde kontrol edilebilir.

2 Çift Eksenli Servo Titreşim (Opsiyonel)
Her eksantrik mili bağımsız bir servo motor tarafından tahrik edilerek doğru kontrol, hızlı yanıt ve hassas titreşim kuvveti çıkışı sağlanır.

3 Otomatik Hızlı Kalıp Değiştirme Sistemi
Zenith'in otomatik hızlı kalıp değiştirme sistemi, birden fazla cihazın koordineli çalışmasına dayalı olup akıllı, hızlı ve hassas kalıp değişimine olanak tanır. Kalıp ana makinenin yanına taşındıktan sonra kaldırma sistemi ile kalıp değiştirme ünitesine yerleştirilir. Sistem, kalıp değiştirme işlemini manuel işleme, konumlandırma veya kilitlemeye gerek kalmadan otomatik olarak tamamlar.

4 Askılı Besleme Sistemi
Askıdaki besleme sistemi, besleme kutusunu, kazıyıcıyı, kurcalama fırçasını ve kemer kırma ünitesini entegre eden modüler bir tasarımı benimser. Hem yüz karışımı hem de temel karışım besleme kutuları, hızlı değiştirme ve optimum besleme performansı sağlayacak şekilde besleme çerçevesine monte edilmiştir.

5 Hidrolik Pistonlu Kemer Kırıcı Taban Besleyici (İsteğe Bağlı)
Hidrolik olarak tahrik edilir; kemer kırıcı tırmık, malzeme kemerlerini etkili bir şekilde kırmak için ileri geri hareket eder.

6 Elektrikle Tahrikli Salıncak Kemer Kırıcı Taban Besleyici (Opsiyonel)
Elektrikle çalıştırılır; kemer kırıcı tırmık, malzemeyi gevşetmek için şaftın etrafında belirli bir açıda sallanır.

7 Modüler Ana Çerçeve
ZN1200-2S ana makine ve yüz karıştırma ünitesi, hassas montaj teknolojisine sahip modüler bir çerçeve yapısını benimser. Geleneksel tasarım konseptlerini kırarak çerçeve, titreşim tablası, motor kirişleri ve besleme sistemi için yüksek kaliteli cıvatalı bağlantıları kapsamlı bir şekilde kullanır. Bu tasarım, son derece düşük bakım oranı, çeşitli üretim koşullarına kolay adaptasyon ve aşınan parçalar için önemli ölçüde daha kısa değiştirme süresi sağlar.

8 Yüz Karıştırma Ünitesi için Hidrolik Otomatik Kilitleme
Ana makine ile ZN1200-2S'nin yüz karıştırma ünitesi arasındaki bağlantı, gelişmiş bir hidrolik otomatik kilitleme sistemi aracılığıyla sağlanır. Hidrolik silindirler, yüz karıştırma ünitesini ana makineye sıkı bir şekilde sabitlemek için kilitleme bileşenlerini çalıştırır. Yüz karıştırma ünitesinin ayrılması gerektiğinde sistem kilidi serbest bırakır ve dişli bir motor, yüz karıştırma ünitesini rayları boyunca hareket edecek şekilde çalıştırır.

9 Basın Kafası Kilitleme Cihazı
Bu mekanik kilitleme mekanizması, yüksek mukavemetli kilitleme bloklarından, kama şeklinde bir pres kafasından ve çift etkili hidrolik silindirlerden oluşur. Kalıptan çıkarma sırasında silindirler, pres kafasını radyal olarak kenetlemek için kilitleme bloklarını tahrik ederek mekanik bir kilitlenme oluşturur. Kalıp daha sonra sabit basınç altında serbest bırakılır ve elastik geri tepmeyi ve mikro hareketi etkili bir şekilde ortadan kaldırır; keskin tuğla kenarları, pürüzsüz yüzeyler ve büyük ölçüde geliştirilmiş ürün kalifikasyon oranı sağlanır.

10Elektrikli Vidalı Kaldırma Ayarı
Otomatik yükseklik ayarı için yüksek hassasiyetli vidalı kaldırma tertibatıyla donatılmıştır; yüksek doğruluk, kolay kullanım ve gelişmiş otomasyon sunar.

11Tam Entegre Kontrol Sistemi
ZN1200-2S ana makinesi, Siemens S7-1500 (6ES7 515-2AM01-0AB0) serisi PLC'yi (Siemens'in geniş bellek kapasitesi, hızlı işlem hızı ve kapsamlı işlevselliğe sahip üst düzey denetleyicisi) benimser. HMI, kolay ve sezgisel kullanım için tüm kontrol sistemi sinyallerini görselleştirir.

12 Kapsamlı Genişletilebilirlik
ZN1200-2S mükemmel donanım ve yazılım genişletilebilirliği sunar. Köpük cihazları, renk karıştırma sistemleri, palet çıkarma üniteleri, maça çekme sistemleri ve enine temizleme fırçaları gibi çeşitli müşteri üretim gereksinimlerini karşılayan çeşitli isteğe bağlı sistemlerle donatılabilir.

13 Quangong Akıllı Ekipman Bulut Hizmeti Platformu
Quangong Zenith tarafından geliştirilen "Akıllı Ekipman Bulut Hizmeti Platformu", çevrimiçi izleme, uzaktan yükseltme, arıza tahmini ve teşhisi, ekipman sağlığı değerlendirmesi ve operasyon raporlarını mümkün kılarak kapsamlı akıllı hizmet yetenekleri sağlar.
